View的工作原理

ViewRoot和DecorView

• ViewRoot对应于ViewRootImpl类，是连接WindowManager和DecorView的纽带，View的三大流程均是通过ViewRoot来完成的。在ActivityThread中，当Activity对象被创建完毕后，会将DecorView添加到Window中，同时会创建ViewRootImpl对象，并将ViewRootImpl对象和DecorView建立关联。

• View的绘制流程从ViewRoot的performTraversals开始，经过measure、layout和draw三个过程才可以把一个View绘制出来，其中measure用来测量View的宽高，layout用来确定View在父容器中的放置位置，而draw则负责将View绘制到屏幕上。

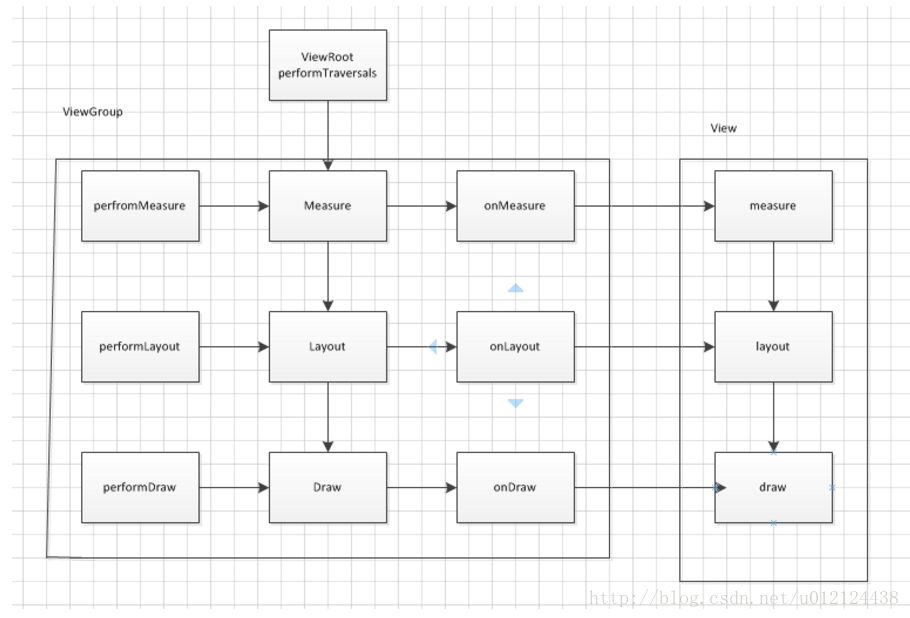

• performTraversals会依次调用performMeasure、performLayout和performDraw三个方法，这三个方法分别完成顶级View的measure、layout和draw这三大流程。其中performMeasure中会调用measure方法，在measure方法中又会调用onMeasure方法，在onMeasure方法中则会对所有子元素进行measure过程，这样就完成了一次measure过程；子元素会重复父容器的measure过程，如此反复完成了整个View数的遍历。



• measure过程决定了View的宽/高，完成后可通过getMeasuredWidth/getMeasureHeight方法来获取View测量后的宽/高。Layout过程决定了View的四个顶点的坐标和实际View的宽高，完成后可通过getTop、getBotton、getLeft和getRight拿到View的四个定点坐标。Draw过程决定了View的显示，完成后View的内容才能呈现到屏幕上。

• DecorView作为顶级View，一般情况下它内部包含了一个竖直方向的LinearLayout，里面分为两个部分（具体情况和Android版本和主题有关），上面是标题栏，下面是内容栏。在Activity通过setContextView所设置的布局文件其实就是被加载到内容栏之中的。

---

理解MeasureSpec

MeasureSpec

• MeasureSpec代表一个32位的int值，高2位为SpecMode，低30位为SpecSize，SpecMode是指测量模式，SpecSize是指在某种测量模式下的规格大小。

• 为了方便操作其提供了打包和解包的方法，一组SpecMode和SpecSize可以打包为MeasureSpec，MeasureSpec也可以解包为一组SpecMode和SpecSize，这里的MeasureSpec是指其所代表的int值

• MpecMode有三类:

  1. UNSPECIFIED 父容器不对View进行任何限制，要多大给多大，一般用于系统内部
  2. EXACTLY 父容器检测到View所需要的精确大小，这时候View的最终大小就是SpecSize所指定的值，对应LayoutParams中的match_parent和具体数值这两种模式。
  3. AT_MOST 父容器指定了一个可用大小即SpecSize，View的大小不能大于这个值，不同View实现不同，对应LayoutParams中的wrap_content。

  MeasureSpec和LayputParams的对应关系

  • 对于DecorView，它的MeasureSpec由Window的尺寸和其自身的LayoutParams来共同确定，对于普通的View，其MeasureSpec由父容器的MeasureSpec和自身的Layoutparams来共同确定。

  • 当View采用固定宽/高的时候，不管父容器的MeasureSpec的是什么，View的MeasureSpec都是精确模式兵其大小遵循Layoutparams的大小。 当View的宽/高是match_parent时，如果他的父容器的模式是精确模式，那View也是精确模式并且大小是父容器的剩余空间；如果父容器是最大模式，那么View也是最大模式并且起大小不会超过父容器的剩余空间。 当View的宽/高是wrap_content时，不管父容器的模式是精确还是最大化，View的模式总是最大化并且不能超过父容器的剩余空间。

  • 这里参数中的padding是指父容器的padding，这里是父容器所占用的空间，所以子view能使用的空间要减去这个padding的值。同时这个方法内部其实就是根据父容器的MeasureSpec结合子view的LayoutParams来确定子view的MeasureSpec

    public static int getChildMeasureSpec(int spec, int padding, int childDimension) {
            int specMode = MeasureSpec.getMode(spec);
            int specSize = MeasureSpec.getSize(spec);

            int size = Math.max(0, specSize - padding);

            int resultSize = 0;
            int resultMode = 0;

            switch (specMode) {
            // Parent has imposed an exact size on us
            case MeasureSpec.EXACTLY:
                if (childDimension >= 0) {
                    resultSize = childDimension;
                    resultMode = MeasureSpec.EXACTLY;
                } else if (childDimension == LayoutParams.MATCH_PARENT) {
                    // Child wants to be our size. So be it.
                    resultSize = size;
                    resultMode = MeasureSpec.EXACTLY;
                } else if (childDimension == LayoutParams.WRAP_CONTENT) {
                    // Child wants to determine its own size. It can't be
                    // bigger than us.
                    resultSize = size;
                    resultMode = MeasureSpec.AT_MOST;
                }
                break;

            // Parent has imposed a maximum size on us
            case MeasureSpec.AT_MOST:
                if (childDimension >= 0) {
                    // Child wants a specific size... so be it
                    resultSize = childDimension;
                    resultMode = MeasureSpec.EXACTLY;
                } else if (childDimension == LayoutParams.MATCH_PARENT) {
                    // Child wants to be our size, but our size is not fixed.
                    // Constrain child to not be bigger than us.
                    resultSize = size;
                    resultMode = MeasureSpec.AT_MOST;
                } else if (childDimension == LayoutParams.WRAP_CONTENT) {
                    // Child wants to determine its own size. It can't be
                    // bigger than us.
                    resultSize = size;
                    resultMode = MeasureSpec.AT_MOST;
                }
                break;

            // Parent asked to see how big we want to be
            case MeasureSpec.UNSPECIFIED:
                if (childDimension >= 0) {
                    // Child wants a specific size... let him have it
                    resultSize = childDimension;
                    resultMode = MeasureSpec.EXACTLY;
                } else if (childDimension == LayoutParams.MATCH_PARENT) {
                    // Child wants to be our size... find out how big it should
                    // be
                    resultSize = View.sUseZeroUnspecifiedMeasureSpec ? 0 : size;
                    resultMode = MeasureSpec.UNSPECIFIED;
                } else if (childDimension == LayoutParams.WRAP_CONTENT) {
                    // Child wants to determine its own size.... find out how
                    // big it should be
                    resultSize = View.sUseZeroUnspecifiedMeasureSpec ? 0 : size;
                    resultMode = MeasureSpec.UNSPECIFIED;
                }
                break;
            }
            return MeasureSpec.makeMeasureSpec(resultSize, resultMode);
        }

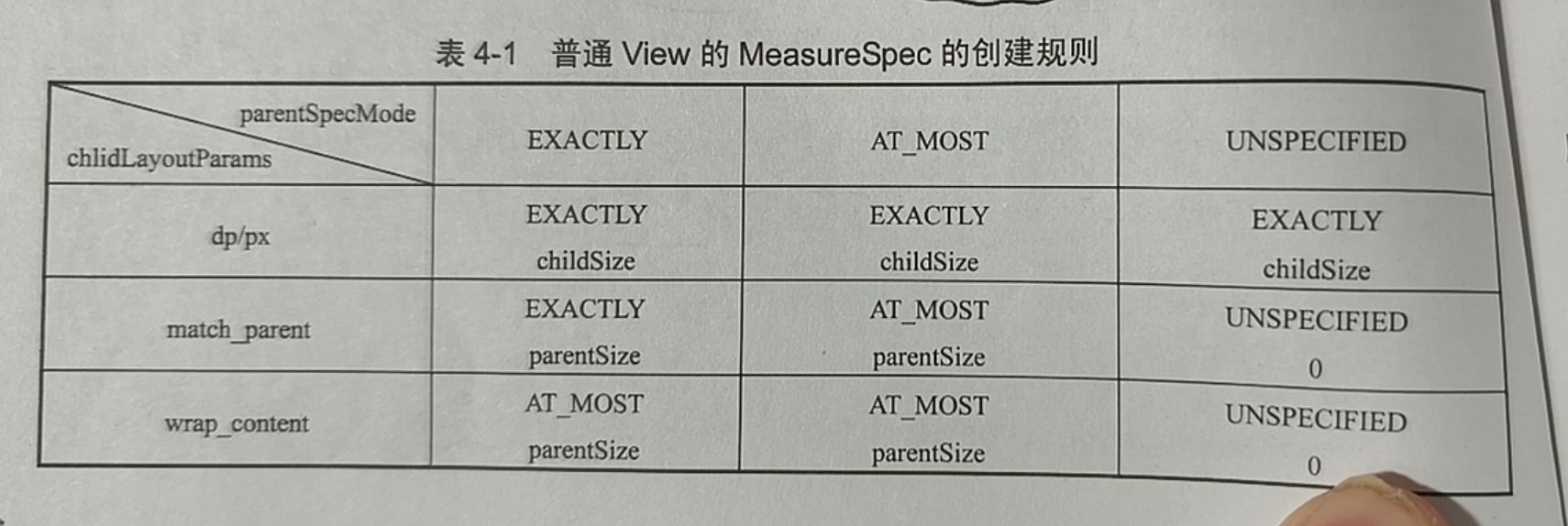

  • 普通View的MeasureSpec创建规则



---

View的工作流程

measure过程

View的measure

• 一般我们只需要看MeasureSpec.AT_MOST和MeasureSpec.EXACTLY两种情况，这两种情况返回的result其实都是measureSpec中取得的specSize，这个specSize就是View测量后的大小，这里之所以是View测量后的大小，是因为View的最终大小是在layout阶段确定的，所以要加已区分，一般情况下View测量大小和最终大小是一样的。

protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        setMeasuredDimension(getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec),
                getDefaultSize(getSuggestedMinimumHeight(), heightMeasureSpec));
}
//里面有一个getDefaultSize方法
public static int getDefaultSize(int size, int measureSpec) {
        int result = size;
        int specMode = MeasureSpec.getMode(measureSpec);
        int specSize = MeasureSpec.getSize(measureSpec);

        switch (specMode) {
        case MeasureSpec.UNSPECIFIED:
            result = size;
            break;
        case MeasureSpec.AT_MOST:
        case MeasureSpec.EXACTLY:
            result = specSize;
            break;
        }
        return result;
    }

• View的宽高由specSize决定，如果我们通过继承View来自定义控件需要重写onMeasure方法，并设置WRAP_CONTENT时的大小，否则在布局中使用WRAP_CONTENT相当于使用MATCH_PARENT

ViewGroup的measure

• ViewGroup是一个抽象类，它没有重写View的onMeasure方法，而是自己提供了一个measureChildren方法

• protected void measureChildren(int widthMeasureSpec, int heightMeasureSpec) {
          final int size = mChildrenCount;
          final View[] children = mChildren;
          for (int i = 0; i < size; ++i) {
              final View child = children[i];
              if ((child.mViewFlags & VISIBILITY_MASK) != GONE) {
                  measureChild(child, widthMeasureSpec, heightMeasureSpec);
              }
          }
      }

  里面会对子元素进行遍历，然后调用measureChild方法去测量每一个子元素的宽高

  protected void measureChild(View child, int parentWidthMeasureSpec,
              int parentHeightMeasureSpec) {
          final LayoutParams lp = child.getLayoutParams();

          final int childWidthMeasureSpec = getChildMeasureSpec(parentWidthMeasureSpec,
                  mPaddingLeft + mPaddingRight, lp.width);
          final int childHeightMeasureSpec = getChildMeasureSpec(parentHeightMeasureSpec,
                  mPaddingTop + mPaddingBottom, lp.height);

          child.measure(childWidthMeasureSpec, childHeightMeasureSpec);
  }

  measureChild的思想就是取出子元素的LayoutParams，然后通过getChildMeasureSpec获取子元素的MeasureSpec接着将其传递给view的measure方法进行测量

• ViewGroup并没有去定义测量的具体过程，这是因为ViewGroup是一个抽象类，其onMeasure方法需要各个子类去具体实现，因为每个ViewGroup子类有不同的布局特性，这导致他们的测量细节各不相同，因此ViewGroup无法做到统一实现

• 有时候onMeasure中拿到的测量宽高可能是不准确的，比较好的习惯是在onLayout中去获取View的测量宽高和最终宽高

• 在Activity中，在onCreate,onStart,onResume中均无法正确获得View的宽高信息，这是因为measure和Activity的生命周期是不同步的，所以很可能View没有测量完毕，获得的宽高是0，有四种解决该问题的方法：

  1. Activity/View#onWindowFocusChanged

     • onWindowFocusChanged这个方法的含义：View已经初始化完毕，宽高都已经准备好了，，这个时候去获取宽高都是没有问题的，需要注意的是这个方法会被多次调用，当Activity窗口得到焦点和失去焦点时均会被调用，如果频繁地进行onResume和onPause那么这个方法就会频繁地被调用

       @Override
       public void onWindowFocusChanged(boolean hasFocus) {
           super.onWindowFocusChanged(hasFocus);
           if (hasFocus) {
               int width = myView.getMeasuredWidth(); // 此时测量已完成，可以拿到值
               int height = myView.getMeasuredHeight();
           }
       }

  2. view.post(runnable)

     • 通过post可以将一个runnable投递到消息队列的尾部，然后等待Looper调用此runnable的时候，View也已经初始化完成

       protected void onStart(){
       		super.onStart();
           view.post(new Runnable() {
               @Override
               public void run() {
                   // 此时 View 已经关联到 Window，且完成了测量和布局
                   int width = myView.getWidth();
                   int height = myView.getHeight();
                   Log.d("TAG", "View 的宽高是: " + width + " x " + height);
               }
           });
       }

  3. ViewTreeObserver

     • 使用ViewTreeObserver这个的众多回调也可以实现这个功能，比如使用OnGlobalLayoutListener这个接口，当 View 树的状态发生改变或者View树内部的View的可见性发生改变时，此方法发生回调，因此是获取view宽高的好时机，需要注意的时，伴随着View树状态改变此方法会被多次调用

       protected void onStart(){
           super.onStart();
       // 1. 获取观察者并添加监听
           ViewTreeObserver observe=view.getViewTreeObserver();
       observe.addOnGlobalLayoutListener(new ViewTreeObserver.OnGlobalLayoutListener() {
           @Override
           public void onGlobalLayout() {
               // 2. 此时可以百分之百拿到准确的宽高
               int width = view.getWidth();
               int height = view.getHeight();

               // 3. 【极其重要】及时移除监听
               // 因为任何微小的布局变化（如键盘弹出）都会再次触发此方法，不移除会造成性能浪费甚至死循环
               view.getViewTreeObserver().removeOnGlobalLayoutListener(this);

           }
       });
       }

  4. view.measure(int widthMeasureSpec,int heightMeasureSpec)

     • 通过手动对View进行measure，需要根据LayoutParams分情况处理

       1. **match_parent:**直接放弃，无法measure出宽高

       2. 具体数值：

          int widthSpec = MeasureSpec.makeMeasureSpec(100, View.MeasureSpec.EXACTLY);
          int heightSpec = MeasureSpec.makeMeasureSpec(100, View.MeasureSpec.EXACTLY);
          view.measure(widthSpec, heightSpec);

       3. wrap_content:

          // 使用 AT_MOST 模式，大小传入屏幕能提供的最大值（移位运算后的最大值）
          int widthSpec = View.MeasureSpec.makeMeasureSpec((1 << 30) - 1, View.MeasureSpec.AT_MOST);//1<<30即2的30次方
          int heightSpec = View.MeasureSpec.makeMeasureSpec((1 << 30) - 1, View.MeasureSpec.AT_MOST);
          view.measure(widthSpec, heightSpec);

总结

1. measure过程主要就是从顶层父View向子View递归调用view.measure方法（measure中又回调onMeasure方法）的过程。

2. MeasureSpec（View的内部类）测量规格为int型，值由高2位规格模式specMode和低30位具体尺寸specSize组成。其中specMode只有三种值：

   MeasureSpec.EXACTLY //确定模式，父View希望子View的大小是确定的，由specSize决定；
   MeasureSpec.AT_MOST //最多模式，父View希望子View的大小最多是specSize指定的值；
   MeasureSpec.UNSPECIFIED //未指定模式，父View完全依据子View的设计值来决定；

3. View的measure方法是final的，不允许重载，View子类只能重载onMeasure来完成自己的测量逻辑。

4. 最顶层DecorView测量时的MeasureSpec是由ViewRootImpl中getRootMeasureSpec方法确定的（LayoutParams宽高参数均为MATCH_PARENT，specMode是EXACTLY，specSize为物理屏幕大小）。

5. ViewGroup类提供了measureChild，measureChild和measureChildWithMargins方法，简化了父子View的尺寸计算。

6. 只要是ViewGroup的子类就必须要求LayoutParams继承子MarginLayoutParams，否则无法使用layout_margin参数。

7. View的布局大小由父View和子View共同决定。

8. 使用View的getMeasuredWidth()和getMeasuredHeight()方法来获取View测量的宽高，必须保证这两个方法在onMeasure流程之后被调用才能返回有效值。

layout过程

layout

• Layout作用是ViewGroup用来确定子元素位置的，ViewGroup的位置确定后，它在onLayout中会遍历所有的子元素并调用子元素layout方法，子元素layout方法中又会调用onLayout方法，View的layout方法确定自身的位置，而onLayout方法确定所有子元素的位置
• layout方法的大致流程如下：首先会通过setFrame方法来确定mLeft;mTop;mBottom; mRight;只要这四个点一旦确定，那么View在父容器中的位置就确定了，接着会调用onLayout方法，该方法目的是父容器来确定子元素的位置，无论是View还是ViewGroup都没有实现onLayout方法

总结

1. layout也是从顶层父View向子View的递归调用view.layout方法的过程，即父View根据上一步measure子View所得到的布局大小和布局参数，将子View放在合适的位置上。
2. View.layout方法可被重载，ViewGroup.layout为final的不可重载，ViewGroup.onLayout为abstract的，子类必须重载实现自己的位置逻辑。
3. measure操作完成后得到的是对每个View经测量过的measuredWidth和measuredHeight，layout操作完成之后得到的是对每个View进行位置分配后的mLeft、mTop、mRight、mBottom，这些值都是相对于父View来说的。
4. 凡是layout_XXX的布局属性基本都针对的是包含子View的ViewGroup的，当对一个没有父容器的View设置相关layout_XXX属性是没有任何意义的。
5. 使用View的getWidth()和getHeight()方法来获取View测量的宽高，必须保证这两个方法在onLayout流程之后被调用才能返回有效值。

draw过程

draw

• 步骤

  1. 绘制背景background.draw(canvas)
  2. 绘制自己(onDraw)
  3. 绘制children(dispatchDraw)
  4. 绘制装饰(onDrawScrollBars)

• View的绘制过程的传递是通过dispatchDraw实现的，dispatchdraw会遍历调用所有子元素的draw方法。如此draw事件就一层一层的传递下去。

总结

1. 如果该View是一个ViewGroup，则需要递归绘制其所包含的所有子View。
2. View默认不会绘制任何内容，真正的绘制都需要自己在子类中实现。
3. View的绘制是借助onDraw方法传入的Canvas类来进行的。
4. 在获取画布剪切区（每个View的draw中传入的Canvas）时会自动处理掉padding，子View获取Canvas不用关注这些逻辑，只用关心如何绘制即可。
5. 默认情况下子View的ViewGroup.drawChild绘制顺序和子View被添加的顺序一致，但是你也可以重载ViewGroup.getChildDrawingOrder()方法提供不同顺序。

---

自定义View

自定义View的分类

1. 继承View重写onDraw方法

• 这种方法主要用于实现一些不规则的效果，这种效果不方便通过布局的组合方式来达到，往往需要静态或者动态的显示一些不规则的图形，很显然这需要通过绘制的方法来实现，重写onDraw 方法，采用这种方式需要自己支持wrap_content，并且padding也是需要自己处理。

2. 继承ViewGroup派生特殊的Layout
   • 这种方法主要用于实现自定义的布局，出了LinerarLayout、RelativeLayout、FrameLayout 这几种系统的布局之外，我们重新定义一种新布局、当某种效果看起来很像几种View组合在一起的时候，可以采用这种方法来实现，采用这种方式稍微复杂一些，需要合适的处理ViewGroup的测量、布局这两个过程，并同时处理子元素的测量和布局过程。
3. 继承特定的View（比如TextView ImageVIew）
   • 这种方法比较常见，一般适用于扩展某种已有的View的功能，比如TextView,这种方法比较容易实现，这种方法不需要自己支持 wrap_content 和 padding等；
4. 继承特定的VIewGroup(比如LinearLayout）
   • 这种方法比较常见,当某种效果看起来很像几个View组合在一起的时候，可以 采用这种方式来实现。采用这种方法不需要自己处理ViewGroup的测量和布局这两个过程，需要注意这种方法和第二种方法的区别，一般来说方法二种实现的效果方法四中也可以实现，两者的主要差别在于方法二更接近View的底层。

自定义View注意事项

1. 让View支持wrap_content
   • 因为直接继承View或者ViewGroup的控件，如果不在onMeasure中对wrap_content中做一些的特殊处理，那么当外界在布局中使用wrap_content 时就无法达到预期的效果。
2. 如果有必要，让View支持padding
   • 如果不在draw方法中处理padding，那么padding属性是无法起作用的，另外，直接继承自ViewGroup 的控件需要在onMeasure 和onLayout中考虑padding和子元素的margin对其造成影响，不然将导致padding和子元素的margin失效。
3. 尽量不要再View中使用Handler
   • 因为View内部本身就提供了post系列的方法,完全可以替代Handler的作用，当然除非自己很明确的要使用Handler来发送消息。
4. View中如果有线程或者动画，需要及时停止
   • 如果有线程或者动画需要停止时候，那么onDetachedFromWindow是一个很好的时机，当包含View的Activity退出或者当前VIew被remove时，View的onDetachedFromWindow方法会被调用,和此方法对应的是onAttachedToWindow,当包含此View的Activity启动的时候,View的onAttachedToWindow方法会被调用，同时，当View变得不可见时我们也需要停止线程和动画,如果不及时处理这种问题,有可能会造成内存泄漏。
5. View带有滑动嵌套情形时，需要处理好滑动冲突
   • 如果有滑动冲突的时候，那么要合适的处理滑动冲突，否则将会严重影响View的效果。

---
